Description :

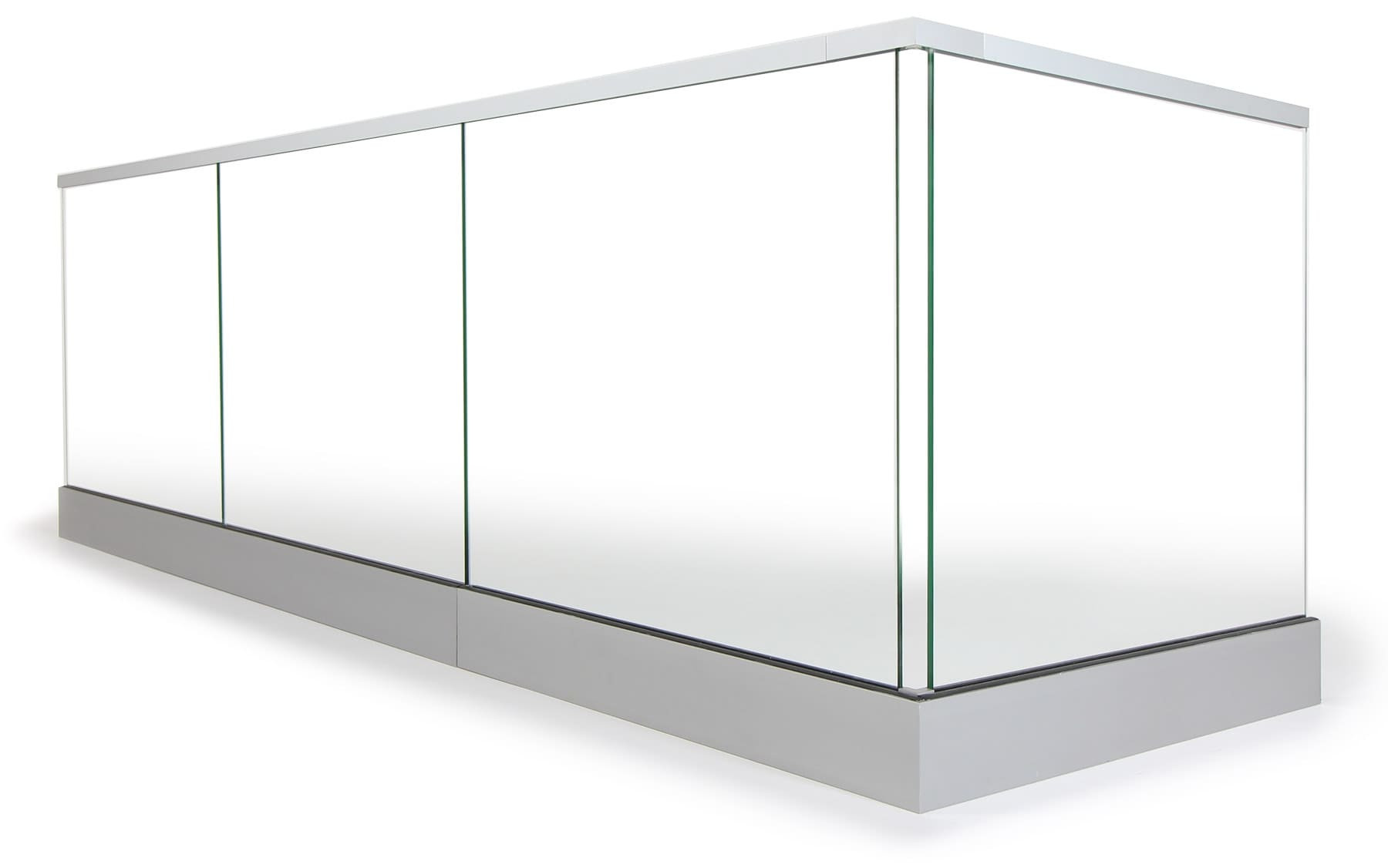

Garde-corps en verre en plan encastré dans un profilé en aluminium continue avec ou sans main courante. La fixation se fait soit sur dalle en béton, soit encastrée dans la dalle en béton, soit en applique sur dalle en béton

Matériaux :

Verre :

Le système est composé de vitrages feuilletés de formes rectangulaires ou en parallélogramme avec un angle de 40° maximum de pente par rapport à l’horizontale. Les bords sont façonnés.

Les intercalaires du vitrage sont en film PVB d’une épaisseur totale de 0,76 mm soit 2 feuilles.

L’épaisseur totale du vitrage façonné est de : 8mm+8mm+0,76 mm soit un total de 16,76mm.

Fixation au sol :

Un perçage de 12,5 mm et ce tous les 200 mm pour permettre le passage de la cheville de fixation type DIN 7991 M12 X 100 en Inox ou en Acier. Ces profilés ont une longueur 6000 mm et une section de largeur de 44 mm sur une hauteur de 120 mm.

Calage du vitrage :

Le calage du vitrage se fait à l’aide de calle en Acrylonitrile de Type JO-005.

La finition du vitrage sera faite par un joint en EPDM de type JO-007 assurant la jonction entre le profilé aluminium et le vitrage (suivant détails).

Main Courante :

Une main courante peut-être montée sur le chant supérieur du vitrage.

La fixation de la main courante se fera suivant le détail joint avec un joint ben liège de 3 mm

Collé sur la partie intérieure du profilé, puis d’un collage en silicone sur un coté de la main courante et de l’autre côté un joint de type EPDM assurant la jonction entre le profilé aluminium et le vitrage. (Suivant détails).

Mise en œuvre :

- Positionner le profile au sol puis percer les orifices en respectant un entraxe de 200 mm entre chaque perçage.

- Mettre en place les fixations appropriées c’est-à-dire Boulon DIN 7991 M12 X 100.

- Glisser les cales basses dites barrette de vitrage référence BA-001.

- Insérer le verre dans le profilé et le placer dans la position souhaitée.

- Mettre en place les cales hautes référence JO-005 comme indiqué sur les coupes.

- Mettre en place les joints d’étanchéités des deux cotés en respectant le sens de montage.

- Dans le cas de la pose de la main courante coller le joint en liège de 3 mm sur l’intérieur du profilé de main courante, poser un joint de silicone assurant le collage du vitrage sur le profilé et terminer par la pose du joint JO-008 assurant la jonction entre le profilé et le vitrage.
